MIDI2.0をはじめよう

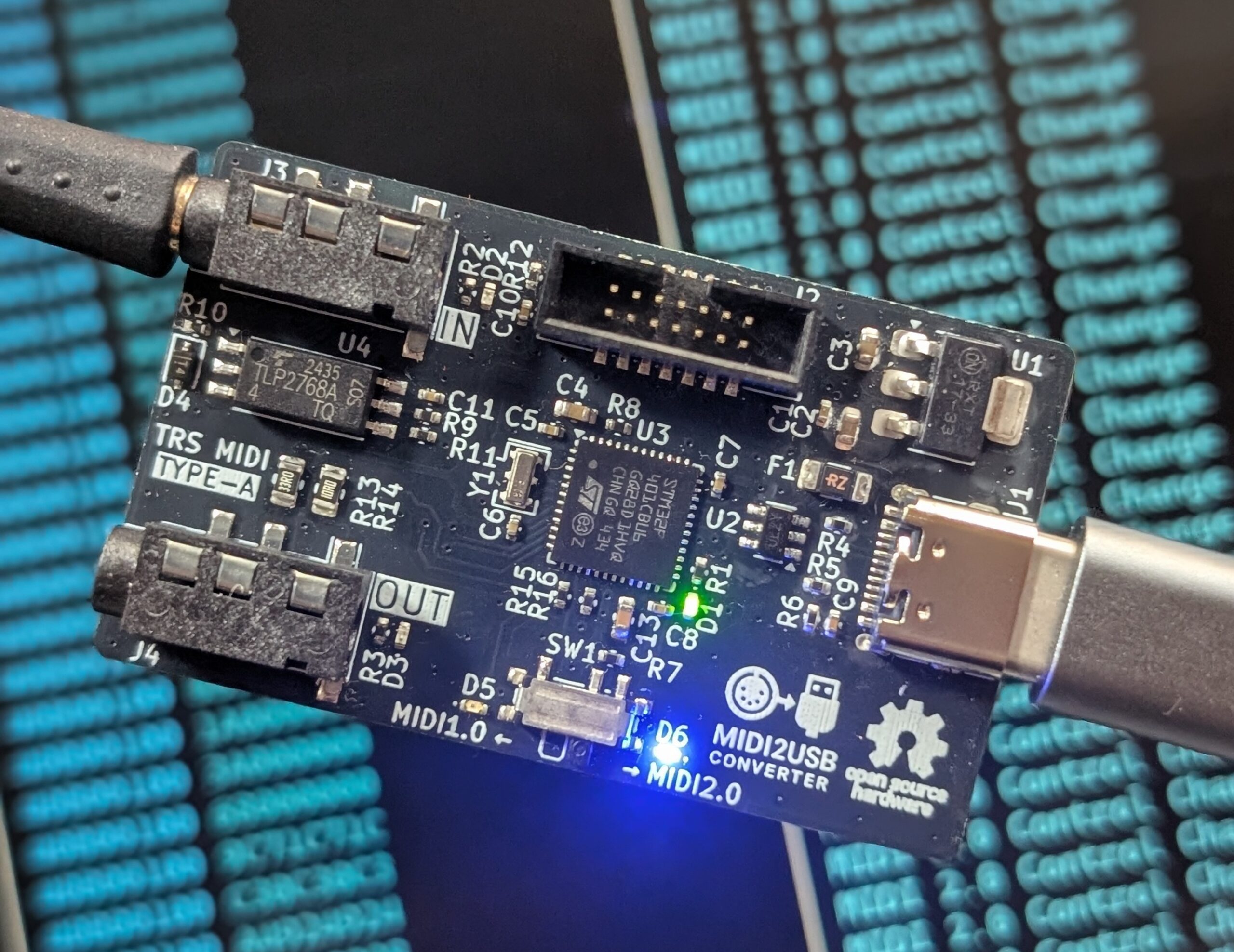

- MIDI2USB CONVERTERはMIDI1.0(TRS MIDI) とMIDI2.0(USB MIDI2.0)を相互変換するコンバータです。
- お手持ちのMIDI1.0デバイスをMIDI2.0デバイスに変換してPCに接続できます。
- MIDI2.0を使ったソフトウェア開発にご利用ください。
販売サイト：MIDI2USB CONVERTER 開発ボード（スイッチサイエンス）
関連ページ：MIDI2.0 UMPのログを確認する（Qiita）
使用方法
USB MIDI1.0モード
- SW1をMIDI1.0に切り替え、USB Type-CポートをUSBホストに接続します
- 赤色LEDが点灯します
- MIDI INポートで受信したMIDIパケットがUSBホストに送信されます
- 同様に、USBホストから送信されたMIDIパケットはMIDI OUTポートに出力されます
USB MIDI2.0モード
- SW1をMIDI2.0に切り替え、USB Type-CポートをUSBホストに接続します
- 青色LEDが点灯します
- MIDI INポートで受信したMIDIパケットは、USB MIDI2.0 UMPに変換されてUSBホストに送信されます
- この時、MIDI1.0ボイスメッセージはMIDI2.0プロトコル（UMP MT4）に拡張されます
- 同様に、USBホストから送信されたMIDI2.0 UMPはMIDI1.0バイトストリームに変換され、MIDI OUTポートに出力されます
- USBホストから送信されたMIDI2.0プロトコルはMIDI1.0プロトコルに変換されるため、一部のデータが失われます
- 一部のオペレーティングシステムはUSB MIDI2.0ドライバーをサポートしていないため、MIDI2.0モードが利用できない場合があります。その場合はMIDI1.0モードをご使用ください
注意事項
- 本製品のMIDI IN/OUTポートはTRS MIDI Type-A専用です。他のタイプのケーブルは使用しないでください。
- MIDI IN/OUTポートの接続を間違えないようご注意ください。配線を誤ると逆流電流により機器が損傷する可能性があります。
- 本製品はUSB Type-C 5V電源専用です。他の電圧を印加しないでください。
- 静電気により製品が損傷する可能性があります。適切なESD対策をして取り扱ってください。
- 改造や不適切なはんだ付けは、故障や事故の原因となります。
- 高温、高湿度、直射日光、結露のある環境での使用は避けてください。
- すべてのMIDI機器との互換性は保証されません。
免責事項
- 本製品は電子工作愛好家、教育、研究目的で提供されています。
- 一般消費者向け製品ではなく、安全規格や規制（PSE、電波法認証、CE、ULなど）の認証を受けていません。
- 本製品の購入・使用により、以下の条件に同意したものとします：
自己責任での使用
- 本製品の使用によって生じる機器の損傷、人身傷害、火災、データ損失、その他のあらゆる損失や事故について、一切の責任を負いません。
使用制限
- 本製品を産業機器、医療機器、安全システム、人命や財産に影響を与える可能性のある用途には使用しないでください。
- 継続的な長時間運転や高負荷での使用は想定されていません。
改造と接続
- 本製品の改造や意図しない機器への接続による故障や損傷については、責任を負いません。
返品と保証
- 製造上の欠陥が確認された場合、交換または返金を提供します。
- その他の保証や保証は提供されません。
オープンソース開発
- 本製品はオープンハードウェアとして提供されています。
回路やファームウェアの改造、再利用、改良は自由です。
ただし、改造版の動作や安全性は保証できません。 - デザインの改善を希望する開発者やユーザーからの貢献を歓迎します。
フィードバック、改造、改善のアイデアをお気軽に共有してください。 - 詳しくGithubのURLをご確認ください。
